一、结构创新：滚动摩擦替代滑动摩擦

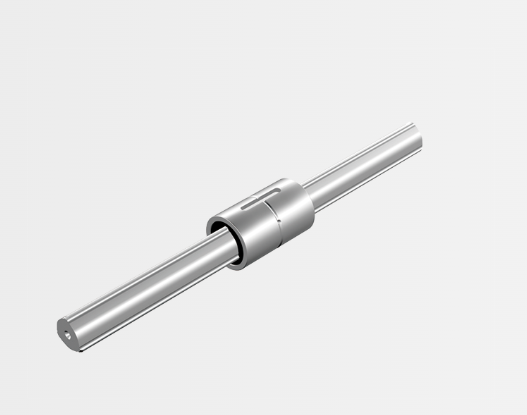

滚珠花键由花键轴、花键套（外筒）、滚珠、保持器及密封组件构成。其核心设计在于花键轴与外筒内壁加工的螺旋或直沟槽形成闭合滚道，滚珠通过保持器在滚道内循环滚动。与传统滑动花键依赖键槽摩擦传递扭矩不同，滚珠花键通过滚动摩擦将接触面摩擦系数降低80%以上，实现动力传递效率突破95%。
以高扭矩型滚珠花键为例，其花键轴外圈按120°均布3条滚动面突起，配合6列负荷钢球列形成双向预压结构。这种设计使轴向承载能力达237kN，径向刚度提升3倍，即便在轴系偏心0.1mm的工况下仍能保持传动稳定性。
二、双运动机理：旋转与直线的精密协同
1. 旋转运动传递机制
当电机驱动花键轴旋转时，滚珠在螺旋滚道内产生滚动摩擦。由于滚珠与滚道采用哥特式弧形接触设计，接触面积较传统点接触扩大5倍，使旋转扭矩传递误差控制在±0.01°以内。以工业机器人关节应用为例，旋转型滚珠花键可实现0.1rpm超低速稳定旋转，同时承受500N·m的峰值扭矩。
2. 直线运动补偿机制
在旋转过程中，若外筒受到轴向力作用，滚珠会沿滚道轴向滚动，引导外筒进行精确直线位移。其直线运动精度可达±0.005mm，重复定位精度0.002mm。这种特性在数控机床ATC（自动换刀）装置中表现突出，可实现刀库旋转与轴向取刀的同步精准控制。
3. 复合运动控制技术
通过优化滚道螺旋角参数，滚珠花键可实现旋转与直线运动的解耦控制。例如在激光加工设备中，系统通过调节滚道螺旋升角，使花键轴旋转360°时，外筒直线位移精确控制在0.5mm范围内，满足微米级加工需求。
三、应用场景：多领域的高效传动解决方案
- 工业机器人领域：在六轴机器人关节中，旋转型滚珠花键可同时承载20kg负载与360°/s旋转速度，寿命突破20000小时。
- 数控机床领域：高速加工中心主轴采用中扭矩型滚珠花键，实现50m/min直线进给与12000rpm同步旋转，加工表面粗糙度达Ra0.4μm。
- 航空航天领域：飞机襟翼驱动系统使用防尘型滚珠花键，在-40℃~80℃温变环境中保持±0.02mm定位精度。
- 新能源领域：风电变桨系统采用带自润滑功能的滚珠花键，实现5年免维护运行，故障率降低70%。
技术选型要点
- 负载匹配：高扭矩型适用于重载设备，中扭矩型覆盖常规工况，旋转型满足复合运动需求。
- 精度等级：根据应用场景选择P0（±0.05mm）、P5（±0.02mm）、P2（±0.005mm）三级精度。
- 环境适配：防尘型适用于粉尘环境，耐腐蚀型适配化工场景，低温型适应-50℃极寒条件。
随着智能制造对传动系统提出更高要求，滚珠花键正朝着小型化（轴径最小4mm）、高速化（DN值突破15万）、智能化（集成传感器监测）方向发展。据行业预测，2025年全球滚珠花键市场规模将达12亿美元，年复合增长率8.3%。对于设备制造商而言，掌握滚珠花键核心技术，已成为提升产品竞争力的关键要素。
